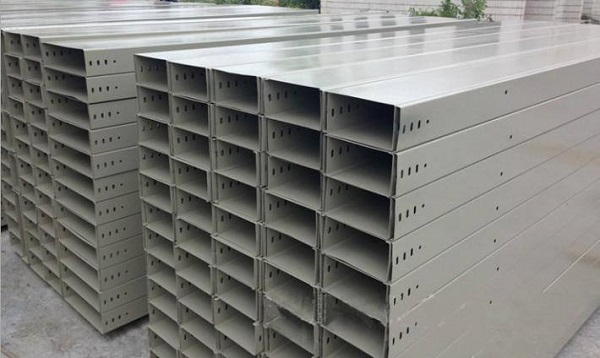

電纜橋架安裝應符合下列要求:(1)直線段鋼制電纜橋架長度超過30m、鋁合金或玻璃鋼制電橋架長度超過15m設伸縮節;電纜橋架跨越建筑物變形縫處設置補償裝置;
(2)電纜橋架轉彎處的彎曲半徑，不小于橋架內電纜最小允許彎曲半徑，電纜最小云彎曲半徑見下表: 電纜最小允許彎曲半徑序號 電纜種類 最小允許彎曲半徑1 無鉛包鋼鎧護套的橡皮絕緣電力電纜 10D2 有鋼鎧護套的橡皮絕緣電力電纜 20D3 聚氯乙烯絕緣電力電纜 10D4 交聯聚氯乙烯絕緣電力電纜 15D5 多芯控制電纜 10D注:D為電纜直徑
(3)當設計無要求時，電纜橋架水平安裝的支架間距為1.5~3m;垂直安裝的支架間距不大于2m;
(4)橋架與支架間螺栓、橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側;當鋁合金橋架與鋼支架固定時，有相互間絕緣的防電化腐蝕措施;
(5)電纜橋架敷設在易燃易爆氣體管道和熱力管道的下方，當設計無要求時，與管道的最小凈距，符合下表的規定: 與管道的最小凈距管道類別 平行凈距 交叉凈距一般工藝管道 0.4 0.3易燃易爆氣體管道 0.5 0.5熱力管道 有保溫層 0.5 0.3 無保溫層 1.0 0.5
(6)敷設在豎井內和穿越不同防火區的橋架，，按設計要求位置，有防火隔堵措施;
(7)支架與預埋件焊接固定時，焊縫飽滿;膨脹螺栓固定時，選用螺栓適配，連接堅固，防松零件齊全。2.橋架內電纜敷設應符合下列規定:(1)大于45°傾斜敷設的電纜每隔2m處設固定點;(2)電纜出入電纜溝、豎井、建筑物、柜(盤)、臺處以及管子管口處等做密封處理;(3)電纜敷設排列整齊，水平敷設的電纜，首尾兩端、轉彎兩側即每隔5~10m處 設固定點;敷設于垂直橋架內的電纜固定點間距。
以上是哦小編總結的西安電纜架橋的規范，希望可以幫到大家。
